Изготовление металлоконструкций и резервуарного оборудования
г. Москва, ул. 2-я Энтузиастов, 5/4.

Пн-Сб: 08:00 - 18:00,
Вс: выходной

OOO 'СтройПромСталь'
г. Москва, ул. 2-я Энтузиастов, 5/4.
Обработка травлением

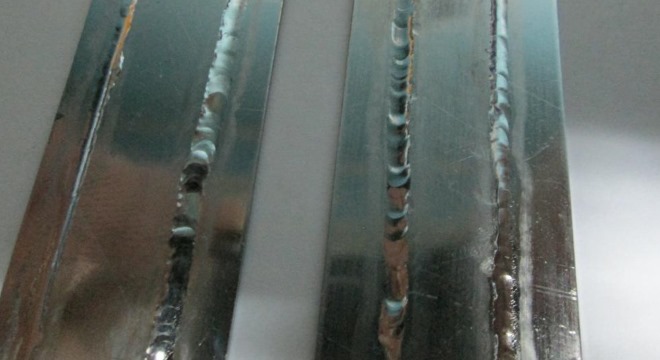

Обработка травлением

Электродуговая сварка – популярный метод изготовления емкостей и металлоконструкций из нержавеющей стали. Даже если вы соблюдаете технологию и применяете специальные электроды, швы покрываются налетом ржавчины. Устранить коррозию и предупредить ее помогает травление нержавейки после сварки.



Назначение, особенности и разновидности технологии

В ходе расплавления электрической дугой из нержавейки интенсивно испаряется хром (легирующий элемент). На шве и в прилегающей к нему зоне образуется окалина (окись железа), осложняется формирование пассивирующей пленки из оксида хрома. Для восстановления защитного слоя, удаления цветов побежалости, возникающих после термического воздействия на металл, служит травление сварных швов нержавейки. Его выполняют двумя способами.

Погружная обработка кислотами высокой концентрации

Процедура осуществляется на специализированных участках, поскольку связана с выделением насыщенных паров кислот, опасных для здоровья. Технология включает несколько этапов.

  1. Растворение окалины путем погружения сварного узла в ванну с раствором серной (6-8% от объема) и соляной (2-4%) кислот. Смесь нагревают до 60-80 градусов, делают выдержку в течение получаса. Быстрее разрушить окисную пленку помогает электролитическое погружное травление: через ванну пропускают ток, а изделие подсоединяют к положительному или отрицательному полюсу
  2. Интенсивное промывание в воде.
  3. Погружение в емкость, где смешаны азотная (весовая доля -10-20%) и плавиковая (1-2%) кислоты.
  4. Промывание в большом количестве воды.

Обработка готовыми смесями кислот

Препараты для травления сварных швов выпускают в виде паст, спреев, гелей, концентратов, содержащих в своем составе от 2 до 4 кислотных компонентов. Удобнее всего пользоваться густыми пастообразными смесями. Они укладываются более толстым слоем, лучше удерживаются на вертикальных поверхностях, их активность проявляется уже при +10оС. Самыми эффективными считают пасты SAROX TS-K 2000, Avesta BlueOne, Stain Clean (ESAB).

Травление выполняется в таком порядке:

  1. Удаление грязи, ржавчины, обезжиривание изделия любым моющим средством. Очищающий препарат наносят на 30 мин.
  2. Травление. Покрывают швы травильным гелем или пастой, захватывая по 20 см влево и вправо, спреи распыляют по всей поверхности изделия. Время воздействия составляет от 10 до 90 мин – это зависит от концентрации препарата, химического состава стали, толщины окалины, температуры окружающей среды.
  3. Пассивирование. Наносится вещество, создающее на поверхности нержавейки устойчивый слой оксида хрома. Время выдержки – 30-60 мин.

Оборудование

Для травления необходим специальный инструмент и оснастка.

  • Кисти, пластмассовые лопатки – они должны быть стойкими к кислоте.
  • Распылители – с их помощью обрабатывают крупногабаритные изделия.
  • Металлические ванны для погружного обезжиривания и травления. В их конструкцию входят паровые змеевики для подогрева раствора и вентиляционные кожухи для выведения вредных паров, образующихся при травлении. Изнутри ванны покрываются кислотостойкой футеровкой.
  • Емкости для промывки. Их изготавливают без футеровки и вентиляции, ванны для холодной промывки – без паровых труб.

В серийном производстве применяются карусельные травильные установки.

Компания «СтройПромСталь» выполняет травление нержавеющей стали после сварки строго по технологии и согласно техническим требованиям чертежа. Работы производятся квалицированными специалистами на современном оборудовании, качество продукции отвечает нормам, заложенным в международном стандарте ISO 9001.


Возврат к списку
